Giải pháp DMR Tier II – Hệ thống bộ đàm kỹ thuật số chuyên nghiệp Hytera

1. Tổng quan về giải pháp DMR Tier II

DMR Tier II là giải pháp bộ đàm kỹ thuật số chuyên nghiệp sử dụng trạm lặp Repeater để mở rộng vùng phủ sóng, tăng khả năng phục vụ nhiều người dùng và nâng cao hiệu quả liên lạc thoại, dữ liệu. Giải pháp phù hợp với các tổ chức có quy mô vừa và lớn như nhà máy, khu công nghiệp, tòa nhà, trường học, khu nghỉ dưỡng, công trường, sân bay, cảng, khu đô thị và các khu vực rộng lớn.

DMR (Digital Mobile Radio) là tiêu chuẩn vô tuyến kỹ thuật số mở do ETSI phát triển và được quảng bá trên toàn thế giới bởi DMR Association. Việc tuân thủ tiêu chuẩn DMR giúp thiết bị của nhiều nhà sản xuất có khả năng tương thích trong cùng hệ thống, hạn chế sự phụ thuộc vào một nhà cung cấp duy nhất.

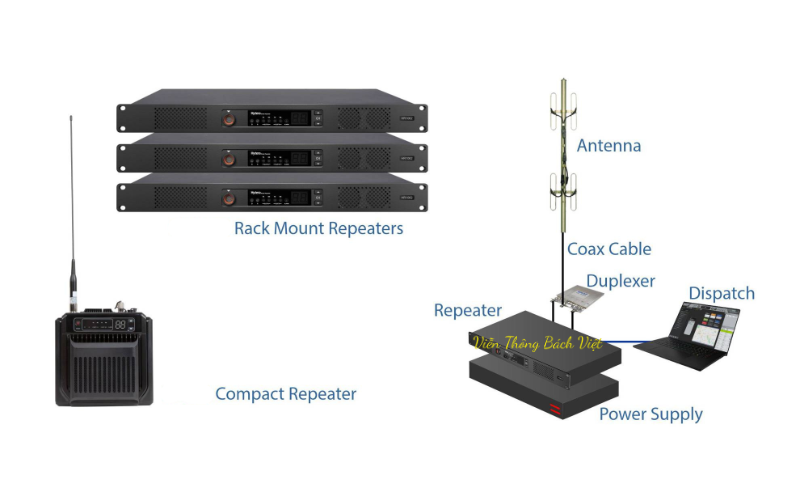

Hệ thống bộ đàm Hytera DMR Tier II

Điểm nổi bật của DMR Tier II là công nghệ 2-Slot TDMA trên kênh 12,5 kHz. Một kênh tần số 12,5 kHz được chia thành hai khe thời gian, cho phép thực hiện hai cuộc liên lạc đồng thời trên cùng một kênh, từ đó tăng gấp đôi khả năng khai thác kênh so với liên lạc đơn khe.

2. Vì sao nên triển khai DMR Tier II?

Khi số lượng người sử dụng tăng lên, hệ thống bộ đàm liên lạc trực tiếp giữa các máy sẽ bắt đầu xuất hiện hai hạn chế lớn: vùng phủ sóng và dung lượng cuộc gọi.

Một máy bộ đàm DMR cầm tay thông thường có công suất khoảng 4–5 W. Trong điều kiện địa hình thoáng, máy có thể đạt phạm vi liên lạc ở mức vài dặm, nhưng khoảng cách thực tế sẽ giảm đáng kể khi gặp đồi núi, tòa nhà hoặc các vật cản khác. Ngoài ra, liên lạc trực tiếp DMR chỉ khai thác hai khe thoại của kênh DMR.

Khi doanh nghiệp có nhiều nhóm nhân viên, nhiều khu vực làm việc và số lượng cuộc gọi tăng cao, DMR Tier II kết hợp Repeater là bước nâng cấp phù hợp. Tài liệu Hytera xác định đây là giải pháp được triển khai khi phạm vi liên lạc hạn chế, số lượng người dùng tăng và lưu lượng cuộc gọi khiến hệ thống radio-to-radio không còn đáp ứng được nhu cầu.

3. Mô hình hệ thống DMR Tier II

Một hệ thống DMR Tier II cơ bản bao gồm:

Bộ đàm DMR → Trạm Repeater → Hệ thống anten → Thiết bị nguồn và phụ trợ

Tùy quy mô, hệ thống có thể được mở rộng thêm nhiều Repeater, máy chủ, thiết bị mạng và phần mềm điều hành.

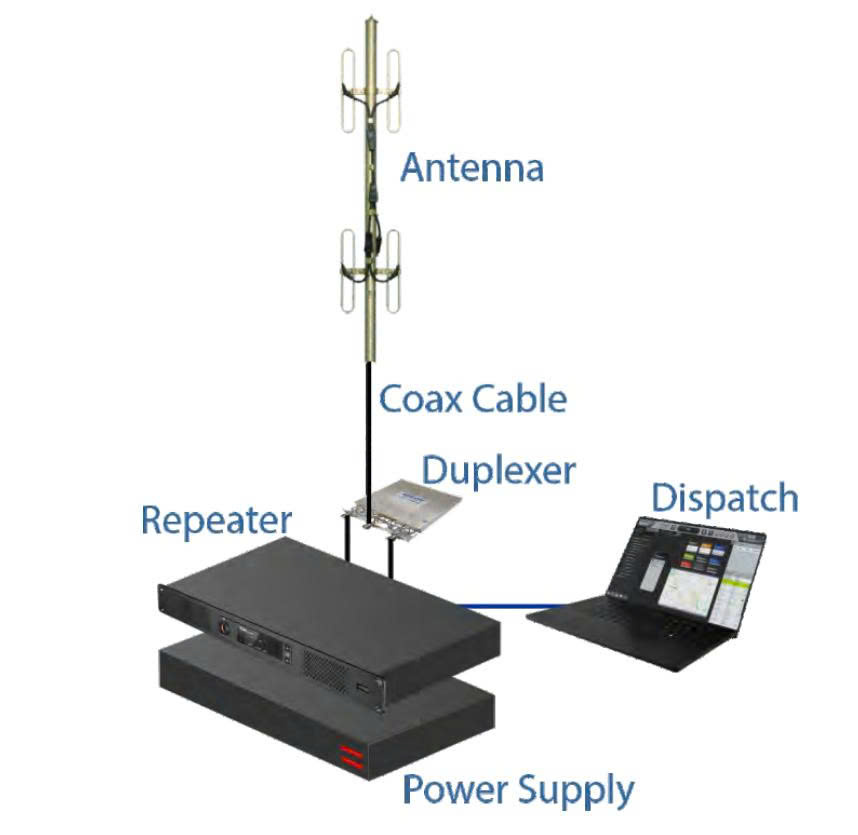

Trạm lặp Repeater Hytera

Các thành phần chính

Thành phần	Chức năng
Bộ đàm DMR cầm tay	Liên lạc thoại và dữ liệu giữa người sử dụng
Bộ đàm DMR lưu động	Liên lạc cho phương tiện, xe kỹ thuật
DMR Repeater	Thu tín hiệu từ bộ đàm và phát lại với vùng phủ rộng hơn
Anten	Thu/phát tín hiệu vô tuyến cho toàn hệ thống
Duplexer	Tách tín hiệu thu và phát để Repeater có thể sử dụng một anten
Nguồn DC	Cung cấp điện cho trạm Repeater
Battery Backup	Duy trì hoạt động khi mất điện
Router/Switch/Server	Hỗ trợ kết nối mạng khi hệ thống yêu cầu (tùy chọn)
Dispatch Console	Điều hành, giám sát và quản lý liên lạc (Tùy chọn)

Một trạm DMR Tier II Repeater Site thường gồm Repeater, hệ thống anten, nguồn điện, ắc quy dự phòng và hệ thống giám sát.

4. Repeater – Thành phần trung tâm của hệ thống

DMR Repeater là thành phần quan trọng nhất trong hệ thống DMR Tier II.

Repeater tiếp nhận tín hiệu công suất thấp từ bộ đàm cầm tay hoặc bộ đàm lưu động, sau đó xử lý và phát lại tín hiệu ở mức công suất cao hơn thông qua anten đặt tại vị trí cao, chẳng hạn như nóc tòa nhà hoặc cột anten. Nhờ vậy, vùng phủ sóng được mở rộng đáng kể so với hình thức máy bộ đàm liên lạc trực tiếp.

Một Repeater thường gồm:

Bộ thu – Receiver.
Bộ phát – Transmitter.
Bộ lọc/Duplexer.
Hệ thống điều khiển.
Kết nối anten.
Nguồn cấp và nguồn dự phòng.

Duplexer có nhiệm vụ tách tín hiệu đường thu và đường phát, cho phép Repeater sử dụng hai tần số Tx/Rx trên cùng một anten.

Đối với hệ thống có số lượng người dùng lớn, có thể triển khai nhiều Repeater để tăng số lượng kênh và dung lượng liên lạc.

5. Anten và vị trí lắp đặt

Hiệu quả của hệ thống DMR Tier II không chỉ phụ thuộc vào công suất Repeater mà còn phụ thuộc rất lớn vào vị trí lắp đặt, hệ thống anten và điều kiện địa hình.

Anten chính được sử dụng để thu/phát tín hiệu trên vùng rộng. Trong một số hệ thống, anten phụ có thể được sử dụng để tăng khả năng phủ sóng tại các khu vực đặc thù như tòa nhà hoặc đường hầm.

Mẫu bức xạ của anten cũng có thể được lựa chọn để tập trung vùng phủ theo một khu vực hoặc hướng nhất định. Phần lớn hệ thống sử dụng anten vô hướng để cung cấp vùng phủ rộng xung quanh vị trí trạm.

Vì vậy, khi thiết kế DMR Tier II cần khảo sát:

Độ cao lắp đặt anten.
Địa hình khu vực.
Các công trình và vật cản.
Khu vực cần phủ sóng.
Loại anten.
Cáp feeder và đầu nối.
Công suất phát.
Suy hao đường truyền.

6. Tăng khả năng liên lạc với công nghệ 2-Slot TDMA

Một ưu điểm quan trọng của DMR là sử dụng TDMA hai khe thời gian trên kênh 12,5 kHz.

Thay vì chỉ sử dụng một cuộc liên lạc trên một kênh tại một thời điểm, DMR chia kênh thành hai khe thời gian, cho phép hai cuộc liên lạc diễn ra đồng thời. Điều này giúp tận dụng hiệu quả phổ tần và tăng khả năng phục vụ người dùng.

Ví dụ, trong một hệ thống doanh nghiệp có thể phân chia:

Slot 1: Bộ phận bảo vệ.
Slot 2: Bộ phận kỹ thuật.

Hai nhóm có thể sử dụng cùng một kênh DMR nhưng hoạt động trên hai khe thời gian khác nhau.

Khi nhu cầu tăng, doanh nghiệp có thể bổ sung thêm kênh hoặc Repeater để tăng dung lượng toàn hệ thống.

7. Những lợi ích nổi bật của DMR Tier II

Mở rộng vùng phủ sóng

Repeater được đặt tại vị trí cao giúp tín hiệu vượt qua các giới hạn của liên lạc trực tiếp, mở rộng phạm vi hoạt động của hệ thống.

Âm thanh rõ ràng và ổn định

Repeater tiếp nhận tín hiệu yếu từ bộ đàm và phát lại, giúp nâng cao chất lượng liên lạc, giảm ảnh hưởng của suy hao và nhiễu trong phạm vi hệ thống.

Tăng dung lượng liên lạc

Công nghệ DMR 2-Slot TDMA cho phép hai cuộc liên lạc đồng thời trên cùng kênh 12,5 kHz. Hệ thống có thể tiếp tục mở rộng bằng cách bổ sung Repeater hoặc kênh khi nhu cầu tăng.

Khả năng mở rộng linh hoạt

Do dung lượng hệ thống phụ thuộc vào số lượng kênh và Repeater, doanh nghiệp có thể mở rộng hệ thống theo từng giai đoạn thay vì phải thay thế toàn bộ hạ tầng.

Tính năng quản lý chuyên nghiệp

DMR Tier II có thể hỗ trợ các tính năng như báo động khẩn cấp, giám sát từ xa, kết nối mạng và bàn điều hành.

Bảo mật

DMR Tier II hỗ trợ các tính năng bảo mật và mã hóa, đồng thời có thể cấu hình kiểm soát truy cập để hạn chế việc sử dụng hệ thống trái phép.

Khả năng tương tác

DMR là tiêu chuẩn vô tuyến kỹ thuật số mở, giúp các tổ chức có thêm lựa chọn về thiết bị đầu cuối và hạ tầng tương thích DMR từ nhiều nhà sản xuất.

8. Quản lý hệ thống bằng Dispatch Console

Đối với các hệ thống chuyên nghiệp, doanh nghiệp có thể triển khai phần mềm điều hành Dispatch.

Theo tài liệu Hytera, ứng dụng Hytera SmartOne có thể được sử dụng như một bàn điều hành tập trung cho hệ thống DMR Tier II, hỗ trợ quản lý cuộc gọi thoại, theo dõi vị trí GPS, nhắn tin và ghi âm. Người điều hành có thể giao tiếp với nhiều thiết bị đầu cuối đồng thời và theo dõi hoạt động trên hệ thống.

Mô hình này đặc biệt hữu ích cho:

Trung tâm điều hành.
Bộ phận an ninh.
Nhà máy.
Khu công nghiệp.
Khu nghỉ dưỡng.
Sân bay và cảng.
Công trường quy mô lớn.

9. Khả năng mở rộng hệ thống

DMR Tier II có thể bắt đầu từ một hệ thống nhỏ và mở rộng theo nhu cầu.

Giai đoạn 1: Bộ đàm DMR liên lạc trực tiếp.

Giai đoạn 2: Bổ sung Repeater để mở rộng vùng phủ.

Giai đoạn 3: Bổ sung nhiều Repeater để tăng số lượng kênh.

Giai đoạn 4: Bổ sung hệ thống mạng và bàn điều hành Dispatch.

Giai đoạn 5: Tích hợp các chức năng quản lý, GPS, nhắn tin, ghi âm và giám sát.

Khả năng mở rộng này giúp doanh nghiệp đầu tư theo từng bước, phù hợp với quy mô và ngân sách thực tế.

10. Khi nào doanh nghiệp nên triển khai DMR Tier II?

DMR Tier II phù hợp khi hệ thống bộ đàm hiện tại bắt đầu gặp một hoặc nhiều vấn đề:

Vùng phủ sóng chưa đáp ứng toàn bộ khu vực.
Người dùng ở xa không thể liên lạc trực tiếp.
Tín hiệu bị ảnh hưởng bởi tòa nhà hoặc địa hình.
Số lượng người sử dụng ngày càng tăng.
Nhiều nhóm cần liên lạc đồng thời.
Lưu lượng cuộc gọi cao.
Doanh nghiệp cần quản lý tập trung.
Cần giám sát và điều hành hệ thống.
Cần mở rộng hệ thống trong tương lai.

Tài liệu Hytera đặc biệt xác định DMR Tier II phù hợp với các tổ chức quy mô vừa và lớn cần vùng phủ rộng tại khuôn viên trường học, khu phức hợp doanh nghiệp hoặc khu vực nông thôn rộng lớn.

11. Giải pháp DMR Tier II Hytera cho doanh nghiệp

Hytera cung cấp các dòng Repeater DMR phục vụ nhiều mô hình triển khai. Tài liệu giới thiệu các thiết bị Repeater có dạng rack-mount 19 inch phù hợp với phòng thiết bị và dạng Repeater nhỏ gọn cho các ứng dụng cần tiết kiệm không gian hoặc triển khai di động.

Một hệ thống DMR Tier II Hytera hoàn chỉnh có thể được thiết kế theo nhu cầu thực tế gồm:

Bộ đàm DMR Hytera → Repeater Hytera → Anten → Nguồn dự phòng → Hệ thống mạng → Dispatch

Giải pháp có thể được thiết kế từ một khu vực nhỏ đến các hệ thống có nhiều khu vực và nhiều nhóm người dùng.

DMR Tier II là giải pháp bộ đàm kỹ thuật số phù hợp cho doanh nghiệp cần vùng phủ rộng, liên lạc ổn định, tăng dung lượng và khả năng quản lý tập trung.

Việc kết hợp bộ đàm DMR với Repeater, anten được thiết kế phù hợp, nguồn dự phòng và hệ thống Dispatch giúp xây dựng một hạ tầng liên lạc chuyên nghiệp, có khả năng mở rộng theo nhu cầu.

Đối với các doanh nghiệp đang sử dụng bộ đàm analog hoặc DMR liên lạc trực tiếp nhưng gặp giới hạn về khoảng cách, vùng phủ sóng và số lượng người dùng, nâng cấp lên DMR Tier II Conventional Repeater System là một hướng triển khai hiệu quả.

Viễn Thông Bách Việt có thể tư vấn và thiết kế giải pháp DMR Tier II Hytera theo từng mô hình thực tế như nhà máy, khu công nghiệp, khách sạn – resort, công trường, trường học, tòa nhà, sự kiện và các khu vực cần liên lạc chuyên nghiệp.
